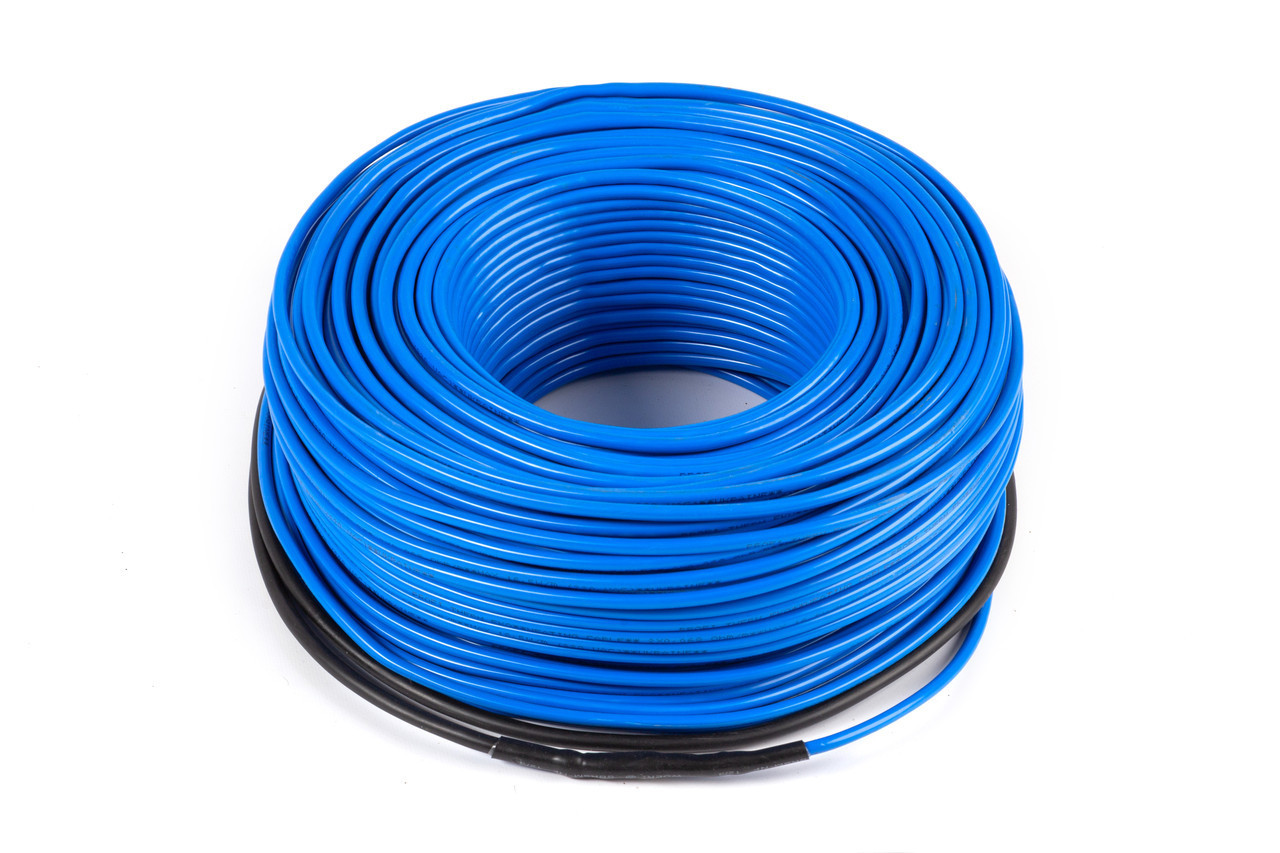

Встановлення кабельної теплої підлоги

Встановлення кабельної теплої підлоги

Кабельна тепла підлога — ефективний спосіб обігріву для будь-якого приміщення. Для того, щоб вона прослужила заявлений термін, потрібно знати основні особливості монтажу. В даній статті ми розглянемо кілька схем встановлення теплої підлоги.

На що потрібно звернути увагу перед монтажем кабельної теплої підлоги?
  • Тип кабелю. Кабелі бувають: одножильні та двожильні. Одножильні підійдуть для промислових чи складських приміщень. Двожильні ж краще використовувати для житлових приміщень.Слід зазначити, що монтаж одножильних систем є складнішим, аніж двожильних. Це змовлено тим, що обидва кінці одножильного кабелю потрібно підключати до терморегулятора, в той час, як на одному із кінців є спеціальна заглушка, що ускладнює процес укладання.
  • Приміщення для монтажу. Приміщення можна поділити на: «сухі», «вологі» або «холодні» (кухня, спальня, коридор, ванна, лоджія). «Вологі» приміщення, такі як ванна чи кухня, потребують додаткової гідроізоляції.
  • Чорнова поверхня. Поверхня для укладання електричної кабельної підлоги повинна бути рівною, тому перед початком робіт потрібно зробити вирівнювальну стяжку.
  • Поверх. Для першого поверху необхідною буде ізоляція, яка захистить від зайвого холоду та збереже тепло в приміщенні. Також рекомендується використовувати кабель більшої потужності.
  • Меблі. Не варто розміщувати на теплу підлогу низькі меблі та побутову техніку. Це може призвести до перегріву кабелю та виходу з ладу.
Розрахунок потужності теплої підлоги та крок укладання кабелю

Для розрахунку кабельної теплої підлоги слід взяти до уваги такі критерії:

  • Розміри приміщення
  • Чи утеплене приміщення?
  • Призначення теплої підлоги: основний або додатковий обігрів.

Відповідно до таких параметрів потрібно визначити крок укладання та потужність кабелю. До прикладу:

  • Комфортний підігрів «вологих» чи «холодних» приміщень (ванна, балкон, лоджія) забезпечить кабель потужністю 170 Вт/м.кв;
  • Комфортний підігрів «сухих» приміщень (кухня, передпокій) забезпечить кабель питомою потужністю 130-140 Вт/м.кв (крок укладання відповідно 100 і 125 мм);
  • Основний обігрів житлових кімнат (спальня, зала, вітальня) забезпечить кабель 160 - 220 Вт / м² з кроком укладання 75-100 мм.

Зверніть увагу! Якщо ви обрали теплу підлогу як основне опалення, проща укладання теплої підлоги повинна становити не менше 60% від всієї площі приміщення. В іншому випадку потужності опалення буде не достатньо.

Етапи укладання теплої підлоги

1. Підготовка

Перед проведенням робіт необхідно:

  • Скласти схему розміщення меблів;
  • Врахувати попередньо схему та продумати розміщення кабелю;
  • Перевірити справність електроводки для роботи з підвищеними навантаженнями;
  • Провести розрахунок необхідних матеріалів;
  • Якщо чорнова поверхня гладка та рівна необхідно провести прибирання та виконати ґрунтовку поверхні. У випадку ,якщо залишилось старе покриття, його потрібно повністю зняти та всі нерівності вирівняти бетонним розчином чи самовирівнювальною сумішшю;
  • Якщо необхідно підняти рівень підлоги, використайте  спеціальну цементну стяжку, після чого нанесіть шар суміші (2-5 мм) для нівелювання поверхні.
  • Виконайте гідроізоляцію для приміщень (у випадку підвищеної вологості);
  • Приберіть всі зайві предмети з підлоги, які можуть порушити цілісність кабелю.

2. Теплоізоляція поверхні

  • Даний етап передбачає встановлення ізоляційного матеріалу на підлогу. Для кращого результату рекомендуємо також утеплювати кілька сантиметрів стіни прилеглої до підлоги. Матеріали для утеплення: пінополістирол, пінофол, поліпропілен, мінеральну вата або ж комбінація з кількох видів.

3. Установка датчика температури та монтажної стрічки

  • Підготуйте поверхню для монтажу трубки температурного датчика та терморегулятора. При необхідності руйнування підлоги використайте перфоратор. Якщо є товщина шару стяжки виявиться більше діаметра гофротрубки для кріплення датчика та сполучної муфти, не потрібно робити заглиблення — їх можна закріпити на робочій поверхні. Також на цьому етапі потрібно встановити монтажну стрічку або спеціальну монтажну сітку для кріплення нагрівального кабелю;
  • Для якісного монтажу гофрованої трубки з датчиком можете скористатись наступним методом: кінець гофрованої трубки (20-30 см) укладіть паралельно та посередині між двома нитками кабелю на відстані 30 см від країв теплої підлоги. Завдяки цьому, тепла підлога працюватиме стабільно та без перебоїв, оскільки температура у вище вказаній зоні буде дорівнювати температурним показникам в центрі приміщення.

4. Монтаж нагрівального кабелю

  • Перед укладанням кабелю перевірте опір кабелю мультиметром. Показники можуть відрізнятися від паспортних не більш ніж на 10 %. Після цього можете приступати до основної робити. Для монтажу кабелю скористайтесь заздалегідь складеною схемою. Чим більшим буде крок укладання відповідно зменшуватиметься потужність на 1 м.кв, що знижуватиме теплову здатність. Нитки кабелю кріпіть монтажною стрічкою з кроком 0,5 м, яка перед тим потрібно фіксувати герметиком або за допомогою дюбелів. На стрічці через кожні 25 мм розміщуйте кріпильний елемент, для зручного отримання необхідної питомої потужності нагріву. Для фіксації кабелю на армуючій сітці, покладеної зверху ізоляції, використовуйте пластмасові хомути. Рекомендуємо починати вкладати з місця установки муфти. Для підняття сітки застосовуйте проставки.

    Для отримання потужності 160 Вт / м², кабель фіксується через кожні 5 кріплень. Таким чином крок кабелю вийде (25мм х 5 = 125 мм).

    Зверніть увагу! Місце підключення «холодного кінця» та кабелю має знаходитись під плиткою.

4. 1 Монтаж нагрівального мату

  • Оскільки нагрівальний кабель вже зафіксовано на сітці шириною 0,5 м, виконати монтаж ще простіше. Вас всього лише необхідно розмотати рулон та закріпити мат за допомогою самоклеючої стрічки, яка розміщена на ньому. Для розвороту нагрівального мату під потрібним кутом, акуратно розріжте сітку, щоб не пошкодити нагрівальний елемент. Для встановлення у важкодоступних місцях зніміть частину кабелю з сітки та зафіксуйте за допомогою герметика або клейової основи.

5. Заливання стяжки

  • Для уникнення пошкодження, нагрівальний кабель необхідно вкрити шаром бетонної стяжки. Товщина стяжки повинна становити від 3 до 5 см. Для повного висихання стяжки знадобиться від 3 до 4 тижнів. Зверніть увагу! До цього часу, ні в якому разі не вмикайте теплу підлогу.

6. Монтаж покриття підлоги

  • Упевніться чи поверхня стяжки затверділа, якщо так — можете переходити до укладання поверхні підлоги. Перед цим також перевірте, чи під час заливання стяжки нагрівальний кабель не постраждав. Для цього ще раз виміряйте опір нагрівальних елементів;
  • Укладання підлогового покриття нічим не відрізняється від стандартного. Якщо ви вкладаєте плитку без стяжки, будьте уважними, щоб не перебити шпателем електричний кабель. Товщина клейового розчину залежатиме від його якостей. Наступні 6-7 днів не затирайте  міжплиточні щілини замазкою.
  • Для дерев'яних поверхонь на терморегуляторах рекомендується встановити температуру нагрівання не вище 27 ℃. Це пов'язано з тим, що такі матеріали погано переносять перегрів.

7.Підключення терморегулятора

  • Рекомендується встановлювати терморегулятор після повного висихання стяжки. Це допоможе уникнути випадкового вмикання теплої підлоги. Для якісного підключення терморегулятора радимо звернутись до кваліфікованих електриків. Якщо ви вирішили самі це зробити, слід детально ознайомитись з інструкцією від виробника.
