Поради щодо заземлення теплої підлоги

Поради щодо заземлення теплої підлоги

Зараз досить популярне використання теплої підлоги як основного, так і додаткового опалення. Це зумовлено тим, що дана система гарантує рівномірний розподіл тепла по всій площі приміщення, тим самим виключаючи протяги та створюючи комфортний рівень температури вдома.

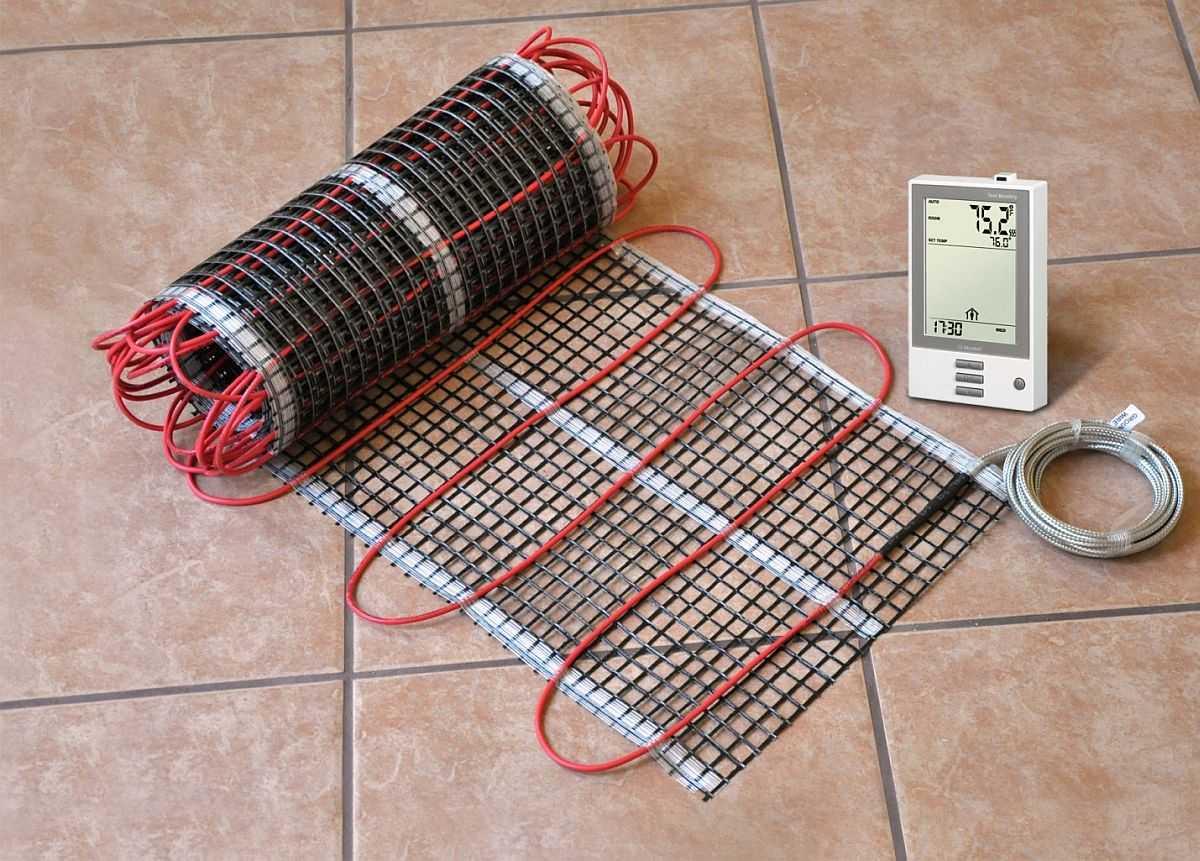

Найчастіше монтують саме електричну теплу підлогу. Нагрівальними елементами в такому випадку є кабелі чи мати, які разом із датчиками температури укладають в стяжку під підлогове покриття. Температура в приміщенні може регулюватись за допомогою встановленого поза підлогою регулятора. Отож як і з встановлення інших електроприладів, під час монтажу теплої підлоги потрібно подбати по якісне заземлення, що гарантуватиме безпеку під час використання.

Заземлення виконує функцію відведення струму з тих місць, в яких він може становити загрозу. Наприклад, при пошкодженні будь-якого кабелю живлення теплої підлоги у ванній кімнаті, людина може відчути удар струму, доторкнувшись до металевої труби чи пральної машини. Наявність заземлення виключає таку можливість.

Практично в усіх сучасних системах використовуються кабелі з оболонкою заземлення. Тому для правильного підключення потрібно слідувати суворій відповідності маркуванням:

  • PE - заземлення;
  • N - нульовий провід;
  • L - фазний провід.
Заземлення теплої підлоги в багатоквартирному будинку

В будинках, побудованих кілька десятиліть тому, використовується система TN-C. Для системи TN-C характерне поєднання заземляючого та нульового проводів. Класичною TN-C системою є традиційна чотирипровідна схема електропостачання з трьома фазними та одним нульовим проводом. Дана система має кілька істотних недоліків, головний з яких – втрата захисних функцій у разі обриву або вигоряння нульового дроту. При цьому на неізольованих поверхнях корпусів приладів та обладнання з'явиться небезпечна для життя напруга.



Зараз же в новобудованих облаштовують систему TN-S, яка є більш прогресивною та безпечною порівняно з TN-C. В системі TN-S з розділені заземляючий та нульовий провід. Таким чином заземлення входить в землю території трансформаторної підстанції. Така система гарантуватиме повну безпеку при експлуатації приладів.

Заземлення електричної теплої підлоги виконується наступним чином:

Якщо в нагрівальному елементі передбачена металева оболонка, її потрібно під'єднати до РЕ шини на щитку або підключивши спеціальної розетки. У випадку, якщо захисна оболонка відсутня, потрібно під час монтажу теплої підлоги укласти металеву сітку, яку надалі буде приєднано до РЕ шини.

Заземлення теплої підлоги в приватному будинку

Зазвичай в приватних будинках використовують систему заземлення TN-C. Тому під час монтажу теплої підлоги, заземлення потрібно облаштовувати на базі незалежного контуру заземлення. Такий контур складатиметься із вертикальних та горизонтальних заземлювачів встромлених у ґрунт. Це зобов'язує переробити наявну схему заземлення на TN-C-S або ТТ. В останньому варіанті слід пам'ятати,при виконанні заземлення через корпус щита, потрібно використовувати ПЗВ як додатковий засіб захисту.
